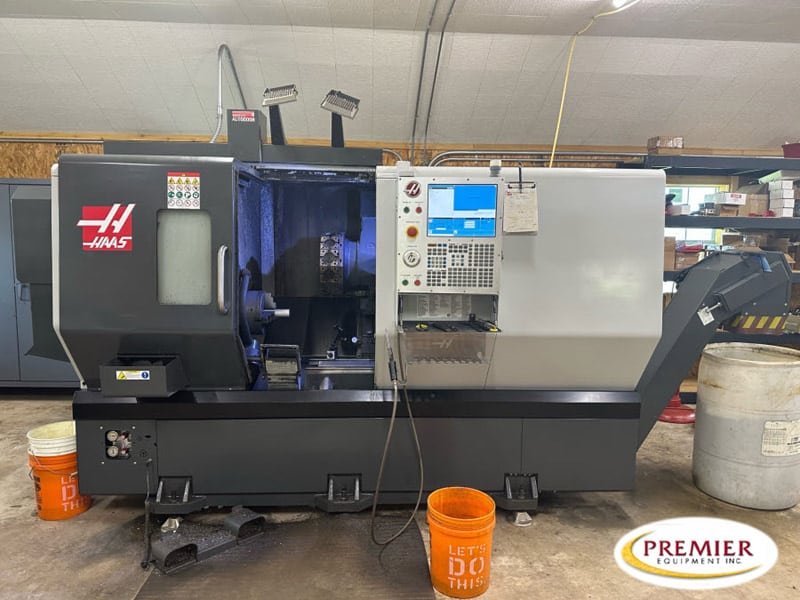

Haas DS30Y Multi-Axis CNC Turning Center
Specifications (subject to buyer verification):
Swing Diameter
Over Front Apron 31.8 in
Over Cross Slide 20.8 in
Over Second Spindle 21.8 in
Capacities
Max Cutting Diameter (varies with turret) 18.0 in
Max Cutting Length (varies with workholding) 23.0 in
Bar Capacity 3.00 in
Travels
X Axis Travel 12.5 in
Z Axis Travel 23.0 in
Y-Axis Travel +/- 2.00”
Feedrates
Rapids on X 472 ipm
Rapids on Y 472 ipm
Rapids on Z 945 ipm
Main Spindle
Spindle Nose A2-6
Drive System Direct Speed, Belt Drive
Max Rating 30.0 hp
Max Speed 4500 rpm
Max Torque 275 ft-lbf @ 600 rpm
Spindle Bore 3.50 in
Main Spindle C Axis
Max Rating 5.0 hp
Positioning (±) 0.01 °
Secondary Spindle
Spindle Nose A2-5
Drive System Direct Speed, Belt Drive
Max Rating 20.0 hp
Max Speed 4800 rpm
Max Torque 110 ft-lbf @ 700 rpm
Spindle Bore ø 2.00 in
Bar Capacity 2.00 in
Secondary Spindle Positioning
Control Type Positioning Only
Turret
Number of Tools 24-Station
OD vs ID Tools Any Combination (will vary with turret)
Live Tooling
Max Speed 6000 rpm
Tooling BMT65
Dimensions – Shipping
Domestic Pallet 171 in x 90 in x 92 in
Weight 16000 lb
SPECS HAAS BAR FEEDER
Bar Capacities
Bar Diameter Range 0.375″ to 3.125″
Bar Length Capacity 48″
Recommended Max Bar Length in Spindle 48″
Minimum Bar Length 10″
Charging Tray
Max Number of Bars to Load Up to a 30″ (762 mm) width when staged in charging tray; any
combination of bar diameters
Max Weight of Total Bars 650 lb
Max Bar weight Capacity
Lift Arm Max Weight Limit 80 lb
Pushrod
Maximum Thrust Push Limit 100 lb
General
Power Requirements Connects directly to the Haas Electrical Cabinet
Machine Weight 900 lb
Equipped With (subject to buyer verification):
Haas CNC Control
High Torque Live Tooling w/C-Axis
15” Color LCD Monitor
Spindle Orientation
USB Port
Rigid Tapping
Parts Catcher System
Automatic Tool Presetter
Servo Auto Door
Intuitive Programming System
Early Power Failure Detection Module
Belt-Type Chip Conveyor
Auto Jet Air Blast
24-Station[Half-Index] Turret in Place
Inch 24-Sation [Half-Index] Tool Holder
3” Bar Capacity Option / 30 HP
Haas Barfeeder
