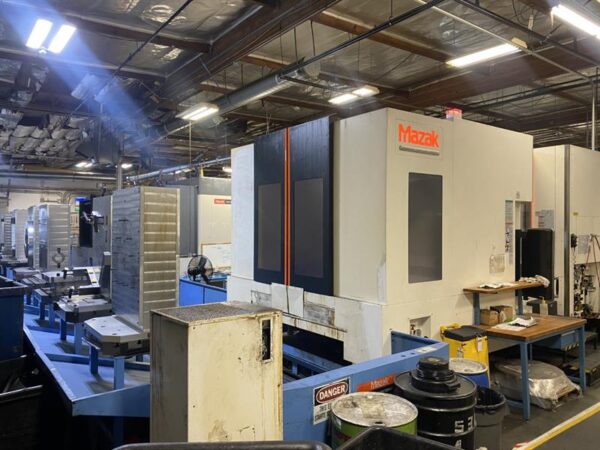

MAZAK NEXUS HCN 8800 II 4 AXIS MACHINE CELL WITH 18 PLTLINEAR PALLET POOL CNC HORIZONTAL MACHINING
Specs
Pallet Size 31.5″ X 31.5″
Number Of Pallets 18 LINEAR FMS
Pallet Weight Capacity 4850 LBS.
Pallet Surface to Spindle Center 3.94″ ~ 35.43″
Pallet Center To Spindle Gage Line 5.91″ ~ 37.4″
Workpiece Dimensions 35.43″ X 39.37″
X – Axis Travel 55.12″
Y – Axis Travel 47.24″
Z – Axis Travel 35.58″
B – Axis Travel .001 NC ROTARY
Rapid Traverse Rates X, Y, Z 2362 IPM
Cutting Feed Rate 2362 IPM
Spindle Speed 16,000 RPM
Spindle Taper 50 CT
Number Of Ranges 2
Main Motor 50 HP
Automatic Tool Changer 240 ATC
Tool Diameter 4.92″, 9.84″
Tool Length 24.8″
Tool Weight 66 LBS.
Tool Change Time 5.0 SEC.
Machine Weight 66,138 LBS.
Equipped with
(1) 2000 FH 8800, 180ATC, N/C ROTARY TABLE (1) 2002 FH 8800, 180 ATC, N/C ROTARY TABLE
(1) CELL CONTROLLER 18 LINEAR PALLET POOL SYSTEM
19″ COLOR LCD ABSOLUTE POSITIONING SYSTEM
ADDITIONAL 300 WORK COORDINATES ADDITIONAL WORKPIECE CO-ORDINATE SYSTEM
ALL MANUALS AUTO POWER OFF
AUTO TOOL LENGTH MEASUREMENT AND TOOL BREAKAGE DETECTION CARDBUS I/F 2-SLOT
COOLERS FOR BALLSCREWS XYZ EIA/ISO CODE INPUT FUNCTION
G00 SLOPE CONSTANT HIGH SMOOTHING CONTTROL
HI-TORQUE 8000 RPM (898 FT/LBS) AC 50 HP HSK 100 16,000 RPM SPINDLE
INCH/METRIC CONVERSION LAN PORT
MANUAL PULSE GENERATOR MAZACC 2 D SOFTWARE SHAPE COMP G-84.21 G84.3
MAZACC 3D HIGH SPEED MACHING SOFTWARE G61.1 & GO5P2 MAZAK SUPER FLOW T8 HIGH PRESSURE COOLANT 1000 PSI / 8 GPM
MAZAK SUPERFLOW T8 HIGH PRESSURE COOLANT (1000 PSI) MAZATROL MATRIX 2 CNC CONTROL
MT CONNECT PREP N/C ROTARY TABLE (360,000 POSITIONS)
NIAGARA COOLANT PMC (W/NEW CELL CONTROLLER) PREP B
PREPPED FOR MMS-B OPTICAL TYPE OMP60 PREPPED FOR SUPER FLOW 1000 PSI
PREPPED FOR VISUAL TOOL ID RELOCATION DEVICE
SPINDLE CHILLER UNIT SPINDLE MULTI POINT ORIENT (M-CODE/DEG)
SYNCHRONIZED TAPPING TBR AND MMS IN EIA/ISO PROGRAMMING MACRO
USB I/F 2 PORTS Y AXIS TRAVEL 47.2″
