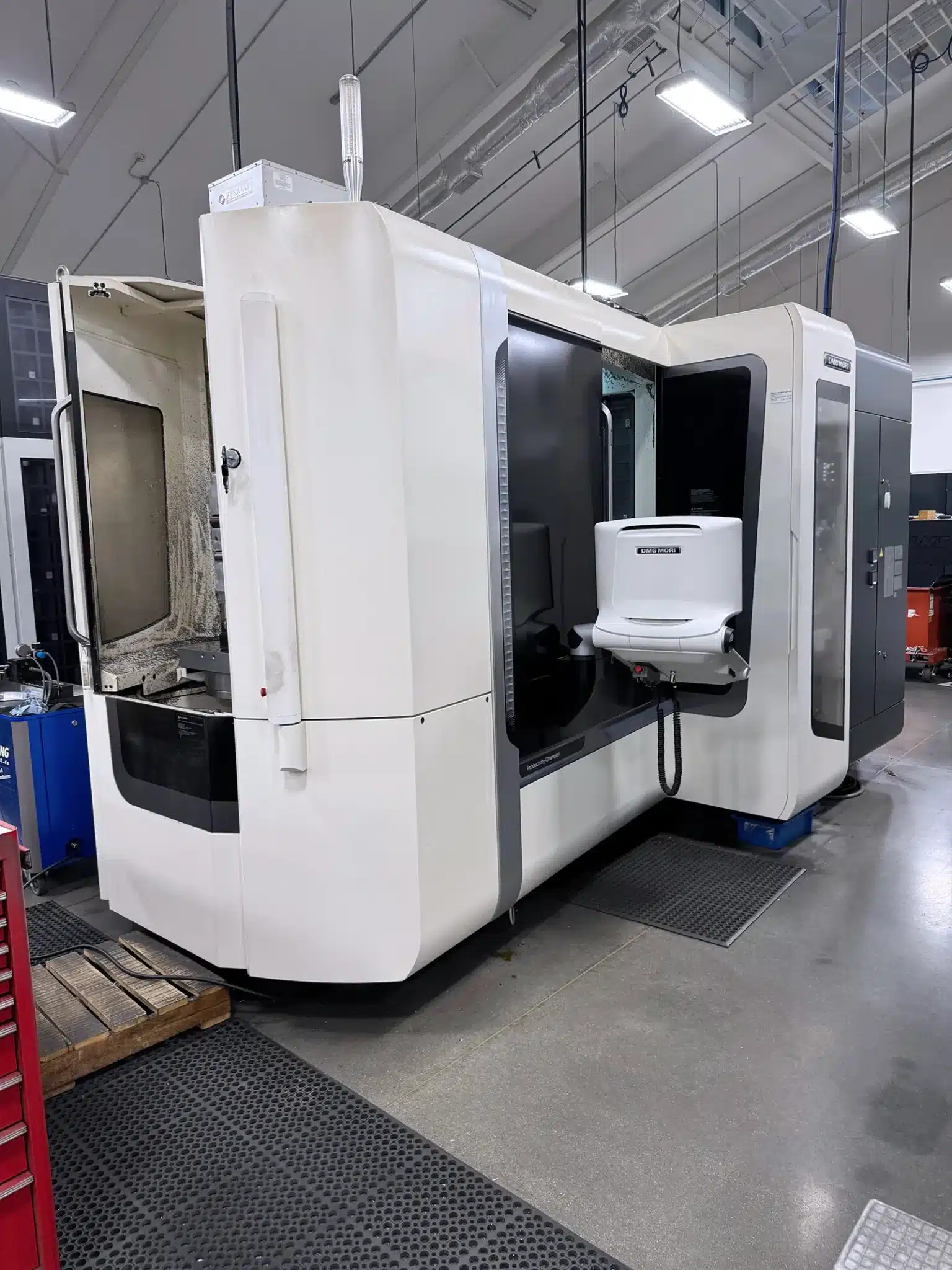

DMG Mori NHX5000 Horizontal Machining Center
machine specification
X AXIS TRAVEL 28.7″
Y AXIS TRAVEL 28.7″
Z AXIS TRAVEL 34.6″
PALLET SIZE 19.7″ x 19.7″
MAXIMUM WORKPIECE HEIGHT 39.4″
B-AXIS 0.001 deg
DISTANCE FROM PALLET SURFACE TO SPINDLE CENTER 31.9″
DISTANCE FROM PALLET CENTER TO SPINDLE GAGE PLANE 7.4″
DISTANCE FROM FLOOR SURFACE TO PALLET SURFACE 47.2″
MAXIMUM WORKPIECE SWING DIAMETER 31.4″
PALLET LOADING CAPACITY 1,540lbs
TOOL CAPACITY 60 ATC
SPINDLE SPEED 15,000 RPM
SPINDLE MOTOR 40 HP
SPINDLE TAPER CAT 40 Big Plus
RAPID TRAVERSE RATE 2,362 IPM
MACHINE HEIGHT 112.3″
FLOOR SPACE WIDTH X DEPTH 121.2″ x 188.3″
WEIGHT 26,400lbs
Option / equipped with
M730 CNC CELOS Control with Celos and MAPPS
Full 4th Axis Direct Drive
Chip Conveyor
Renishaw OMP 60 Probe
Metrol Touch Sensor
Coolant Thru Spindle 1000 PSI
Chip Blaster
Mist Blaster Unit
(2) Tombstones include
Cutting Time 9000 hours
