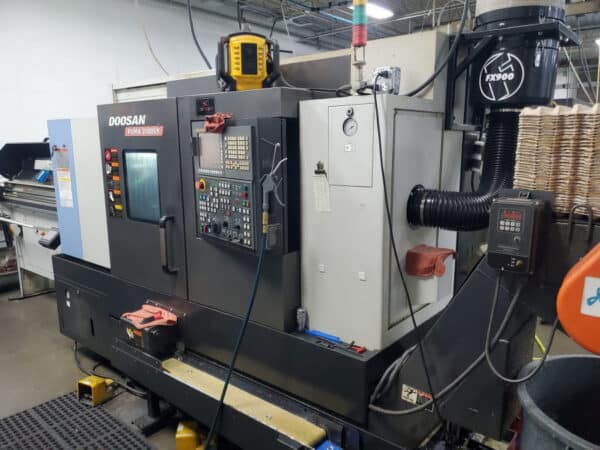

DOOSAN PUMA 2100SY CNC LATHE
SPECIFICATIONS:
SWING 30.7″
MACHINING LENGTH 20.47″
# AXIS 5
BAR CAPACITY 2.6″
CHUCK SIZE 8″
TURNING DIAMETER 15.98″
POWER 30 hp
MAX RPM 5,000 RPM
TAILSTOCK No
LIVE TOOLING Yes
SUB SPINDLE Yes
# OF TURRETS 1
HOLE THRU 3 in
CONTROL CNC (CNC FANUC 31i CONTROL)
DIMENSIONS 135″ x 75″ x 85″
WEIGHT 13,225
Chuck Size 8 inches
Swing Over Bed 30.7 inches
Swing Over Carriage 24.8 inches
Swing Over Front Door 26.8 inches
Max. Turn Length 20.47 inches
Max. Turn Diameter 15.98 inches
Bar Capacity 2.6 inches
Main Spindle C-Axis .001 Degrees
C-Axis Rapid Traverse Rate 400 RPM
C-Axis Contouring Torque 70 ft.-lbs.
C-Axis Braking Torque 663 ft.-lbs.
X-Axis Travels 10.2 inches
Z-Axis Travels 23.2 inches
Angle of Slant Bed 30 Degrees
X & Z Axis Rapid Traverse Rate 1,181 IPM
Z-Axis Guideway Span 17.2 inches
Y-Axis Travel 4.13″ (+/- 2.065″)
Y-Axis Rapid Traverse Rate 394 IPM
Main Spindle Speed 5,000 RPM
Main Spindle Motor 30-HP
Main Spindle Bore 2.99 inches
Sub-Spindle Speed 6,000 RPM
Sub-Spindle Motor 20-HP
Sub-Spindle Bore 2.44 inches
B-Axis Travel (Sub-Spindle) 23.2 inches
Sub-Spindle Guideway Span 13.2 inches
Turret Stations 12
No. Index Positions 24
Turning Tool Shank Size 1.0 inches
Turret Index Time 0.15 sec.
Tool Selection Bi-Directional
Rotary Tool Speed 5,000 RPM
Rotary Tool Motor 7.5 HP
Rotating Tool Collet Type ER25
Milling Collet Capacity 1/8″ – 5/8″
Approx. Dimensions 135″ x 75″ x 85″
Approx. Weight 13225 pounds
EQUIPPED WITH:
Fanuc
Sub Spindle
Chip Conveyor
Parts Conveyor
Tool Setter
Live Tooling
ATS Bar Feeder
