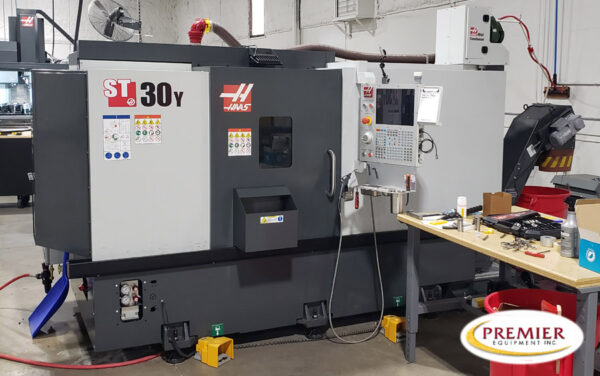

Haas ST30Y Multi-Axis CNC Lathe
Specifications (subject to buyer verification):
CAPACITIES
Max Part Swing: 20.5″ (521 mm)
Max Cutting Diameter: 12” (304 mm)
(with BMT65 turret)
Maximum Cutting Length: 32.5″ (826 mm)
(varies with workholding)
Bar Capacity: 3.00″ (76 mm)
Between Center: 32.5” (826 mm)
TRAVELS
X Axis Travels: 9.4″ (239 mm)
Y Axis Travels: +/-2.0″ (51 mm)
Z Axis Travels: 32.5″ (826 mm)
FEEDRATES
Rapids on X & Y: 472 in/min (12.0 m/min)
Rapids on Z : 945 in/min (24.0 m/min)
SPINDLE
Spindle Nose: A2-6
Max Rating: 30 hp (22.4 kW)
Max Speed: 3400 rpm
Spindle Torque: 300 ft-lb (407 Nm) @ 500 rpm
Spindle Torque w/opt Gearbox: 1000 ft-lb (1356 Nm) @ 150 rpm
Spindle Bore Ø: 3.5″ (88.9 mm)
TURRET
Number of Tools: 12 Stations
OD vs ID Tools: Any combination (will vary with turret)
Boring Bar Rear Clearance: 4.00 in (102.0 mm)
(from back of turret)
LIVE TOOLING
Max Speed: 4000 rpm
Tooling: BMT65
MACHINE
Machine Max Height: 83″ (2108 mm)
Machine Max Width: 178″ (4521 mm)
Machine Max Depth: 120″ (3048 mm)
Coolant Capacity: 55 U.S. gallons (208 liters)
Air Required: 4 scfm at 100 psi (113 L/min at 6.9 bar)
Power Required: 28 kVA
Volts/Phase: 195- 260 VAC, 3-phase, 50-60 Hz
Equipped With (subject to buyer verification):
Haas CNC Control
1 GB Program Memory
Power-failure Detection Module
Safe Run – Reduces the chances of machine damage from crashes
Ethernet Connection
HaasConnect Mobile Monitoring
Media Display
WiFi Connectivity
HaasDrop – for sending media files from a iOs or Android device to the control
HPC High-Pressure Coolant System
LT-BMT65-24 4,000-rpm Live Tooling with C axis; includes 24-station
ATP Automatic Tool Presetter
CONVEYOR Belt-Type Chip Conveyor
COOLANT MAINT PACK Coolant Maintenance Package
JET Auto Jet Air Blast
PCAT Parts Catcher System
PTS Programmable Hydraulic Tailstock
WIPS-L Wireless Intuitive Probing System for Lathes
