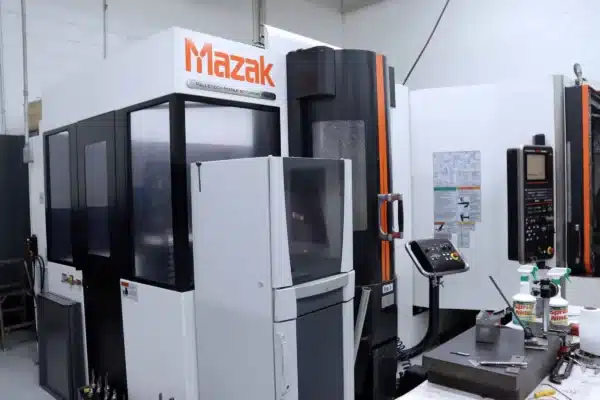

MAZAK HCN4000-III (6-Pallet) Horizontal Machining Center / Nexus 4000
SPECIFICATIONS
X-AXIS STROKE 22.0″
Y-AXIS STROKE 25.2″
Z-AXIS STROKE 25.2″
DISTANCE FROM PALLET CENTER TO SPINDLE NOSE 2.8″ – 28.0″
MAX SPINDLE SPEED 18,000 RPM
SPINDLE BEARING 2.75″
ATC CAPACITY 120 Tools
MAX TOOL DIAM/LENGTH/WEIGHT 6.7″
TOOL CHANGE TIME 2.4 sec.
SPINDLE MOTOR 25/23 HP
COOLANT PUMP MOTORS 50/60 HZ
MACHINE SIZE 87″ x 207″ x 106.8″ H
MACHINE WEIGHT 23,584 lbs
CUTTING HOURS 20,000
X-AXIS STROKE 22.0″
Y-AXIS STROKE 25.2″
Z-AXIS STROKE 25.2″
DISTANCE FROM PALLET CENTER TO SPINDLE NOSE 2.8″ – 28.0″
TABLE INDEXING TIME 1.3 sec each 90 deg
MAX SPINDLE SPEED 18,000 RPM
SPINDLE BEARING 2.75″
RAPID TRAVERSE RATE limited w/cont. axis mov. 2,362 IPM
ATC CAPACITY 120 Tools
MAX TOOL DIAM/LENGTH/WEIGHT 6.7″
METHOD OF TOOL SELECTION Shortest path
TOOL CHANGE TIME 2.4 sec.
SPINDLE MOTOR 25/23 HP
COOLANT PUMP MOTORS 50/60 HZ
MACHINE SIZE 87″ x 207″ x 106.8″ H
MACHINE WEIGHT 23,584 lbs
MAIN SPINDLE DRIVE MOTOR 25 HP
CUTTING HOURS 20,000
RAPID TRAVERSE RATE limited w/cont. axis mov. 2,362 IPM
TABLE INDEXING TIME 1.3 sec each 90 deg
METHOD OF TOOL SELECTION Shortest path
MAIN SPINDLE DRIVE MOTOR 25 HP
OPTIONS / EQUIPPED WITH
• MAZATROL MATRIX 2 CONTROL • 6 PALLET POOL PALLETECH SYSTEM
• 1 LOADING STATION • QTY 6 PALLETS (15.7″ X 15.7″)
• 120 TOOL CAPACITY • 18000 SPINDLE RPM
• RENISHAW PROBE • RENISHAW TOOL PRESETTER
• UPGRADED HINGE TYPE CHIP CONVEYOR • FULL 4TH AXIS
• 300 PSI COOLANT THRU SPINDLE
