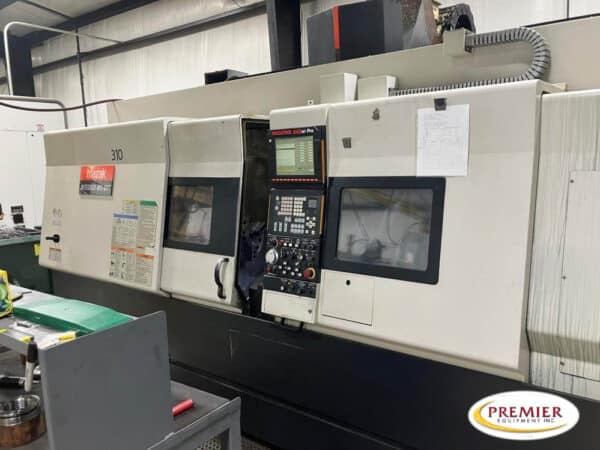

Mazak Integrex 400-3ST Multi-Tasking CNC Turning Center
Specifications (subject to buyer verification):
Standard Chuck Dia. Main Spindle (L)…. 12″
Standard Chuck Dia. Second Spindle (R).. 10″
Maximum Swing……………………… 33.5″
Maximum Swing using Y-axis………….. 26″-33.5″
Maximum Swing over Cross Slide………. 33.5″
Maximum Swing over Lower Turret……… 16.5″
NOTE: Without boring bar holder on turret.
Maximum Cutting Diameter: Chucking…… 30″ (Upper)
Maximum Cutting Diameter: Chucking…… 16.5″ (Lower)
Maximum Cutting Length……………… 60″
Maximum Distance Between Chuck Faces…. 60″
MAIN SPINDLE SPECIFICATIONS (L):
Spindle Bore………………………. 4.4″
Maximum Bar Work…. ………………. 4.0″ Dia.
Spindle Speed……………………… 3,300 RPM
Spindle Horsepower (Cont./30 Mins.)….. 35/40 HP (AC)
SECOND SPINDLE SPECIFICATIONS (R)
Spindle Bore………………………. 3.46″
Maximum Bar Work (Non-thru)…………. 3.0″ Dia.
Spindle Speed……………………… 4,000 RPM
Spindle Index (Programmable)………… 0.001 Deg.
Spindle Horsepower (Cont./30 Min.)…… 30/35 HP (AC)
UPPER TURRET AND TOOLING SPECIFICATIONS:
Magazine Capacity………………….. 20 Tools??
Rotary Tool Spindle Speed…………… 12,000 RPM
Rotary Tool Spindle Horsepower (20%ED).. 24.8 HP (AC)
LOWER TURRET AND TOOLING SPECIFICATIONS:
Type of Turret…………………….. Drum
Total Number of Tools………………. 9
Equipped With (subject to buyer verification):
MAZATROL FUSION 640MT PRO CNC
Sub Spindle
MIlling
MIlling
12″ Chuck
10” Chuck
