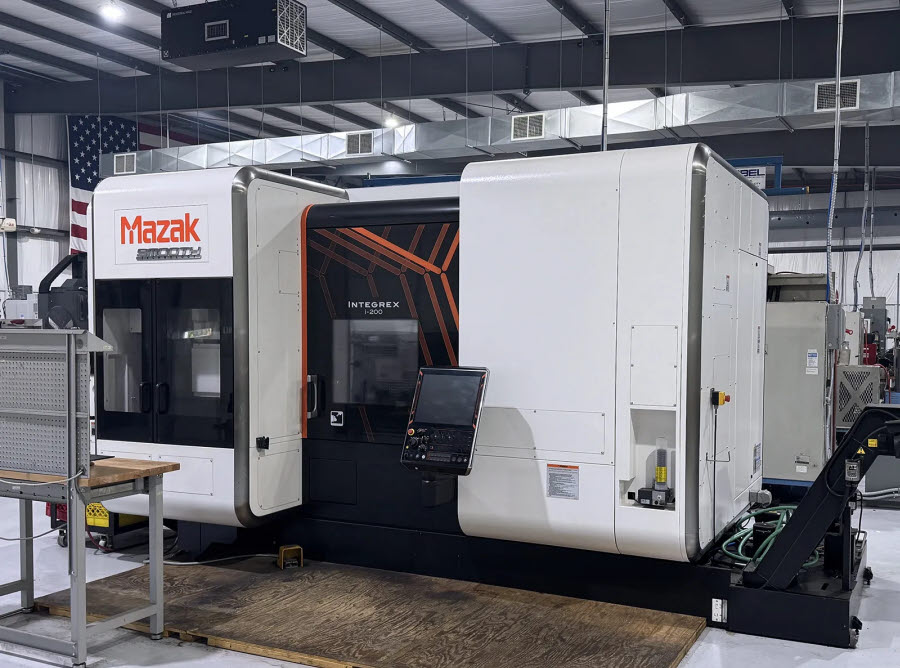

Mazak Integrex i-200 Multi-Axis CNC Lathe
SPECIFICATIONS
Maximum Swing……………………………. 25.9″
Maximum Swing over Cross Slide………… 25.9″
Maximum Cutting Diameter: Chucking…… 25.9″
Maximum Cutting Length …………………. 39.8″
MAIN SPINDLE SPECIFICATIONS:
Spindle Nose………………………………… A2-6
Spindle Bore…………………………………. 2.99″
Maximum Bar Work…………………… 2.0″
Spindle Speed………………………….. 35-5,000 RPM
Spindle Index (Programmable)………… 0.0001 Deg. / 3,600,000 Positions
Spindle Horsepower (Cont./30 Mins)…… 20/30 HP (AC)
TURRET AND TOOLING SPECIFICATIONS:
Magazine Capacity………………….. 72 tools
ATC Tool Shank………………………….. CAPTO
Rotary Tool Spindle Speed…………… 15-12,000 RPM
Rotary Tool Spindle Horsepower (20% ED). 30 HP (AC)
AXIS TRAVELS:
B-Axis……………………………………. 240 Degrees
(-30 deg. to +210 deg. 0.0001 degree increments)
Y-Axis……………………………………. 9.84″
X-Axis……………………………………. 24.21″
Z-Axis……………………………………. 42.4″
OPTIONS / EQUIPPED WITH
Y AXIS
CHIP CONVEYOR
B-AXIS 0.0001 DEGREE
72 CAPTCO
SMOOTHX – 5AXIS MACHINING PACKAGE
CHIP AND COOLANT MANAGEMENT – COOLANT
TOOL RADIUS COMPENSATION/5AXIS (G41.5 / G42.5)
