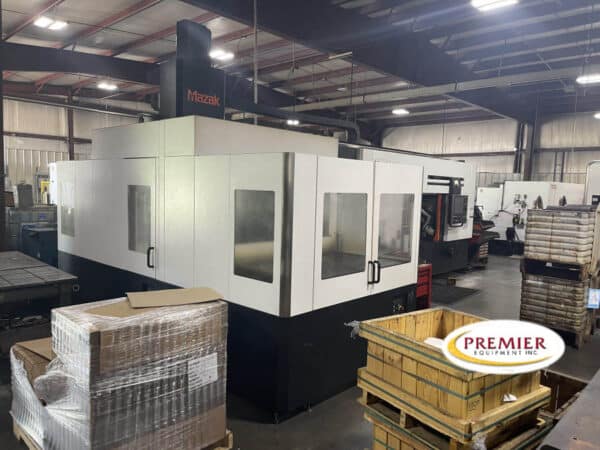

Mazak Multiplex W300Y with GL-200 Robot CNC Multi-Axis CNC Turning Center
Specifications (subject to buyer verification):
Capacity
Max. swing430 mm ( 16.93″)
Max. machining diameter 430 mm ( 16.93″)
Max. machining length 225 mm (8.86″)
Distance between spindles at Z-axis home positions 1470 mm (57.84″)
Max. weight*1: Chuck workpiece 450 kg (992 lbs)
Bar work capacity*2 80 mm ( 3.15″)
Travel
X axis 310 mm (12.125″)
Z axis Z1: 615 mm (24.125″) Z2: 615 mm (24.125″)
Y axis — ±77 mm (±3″)
C axis 360°
Spindle
Number of spindles 2
Speed*2 4000 rpm
Number of spindle speed ranges 1-Stepless
Max. torque (15% ED) 808 N.m (596 ft.lbs)
Spindle nose/spindle bore A2-8/ 91 mm ( 3.58″)
Minimum spindle indexing increment 0.0001°
Turret
Number of turrets 2
Number of tools 12 position drum turret × 2
Tool shank holder VDI
Tool shank height 25 mm (1″)
Boring bar shank diameter 50 mm (1.97″)
Turret indexing time 0.24 sec/1 step
Rotary tool spindle
Speed 5000 rpm
Milling capacity Drill: 25 mm ( 0.98″) End mill: 25 mm ( 0.98″) Tap: M24 x 3.0 (1 UNC)
Feedrate
Rapid traverse rate: X axis 30000 mm/min (1181 IPM)
Rapid traverse rate: Y axis 14000 mm/min (551 IPM)
Rapid traverse rate: Z axis 28000 mm/min (1102 IPM)
Rapid traverse rate: C axis 555 rpm
Motors
Spindle motor (40% ED (30 min. rating)/cont. rating) 26 kW (35 HP)/22 kW (30 HP)
Turrets rotary tool spindle motor (25% ED) 7.5 kW [10 HP]
Power requirement Required power capacity (cont. rating) 78.5 kVA
Machine size
Height 2170 mm (85.4″)
Floor space requirement 4260 mm x 2385 mm (167.7″ × 93.9″)
Machine weight 13800 kg (30432 lbs)
Equipped With (subject to buyer verification):
-Mazak Smooth G Control
-213 PSI High Pressure Coolant Pumps
-LNS Turbo 250 Rear Chip Conveyor
-GL200/2P Conveyor/D3-Hand
-(2) Tool Presetters
-(2)12” Kitagawa 3-Jaw hydraulic chucks
-Parts Exit Conveyor
-All available live and static tool holders
