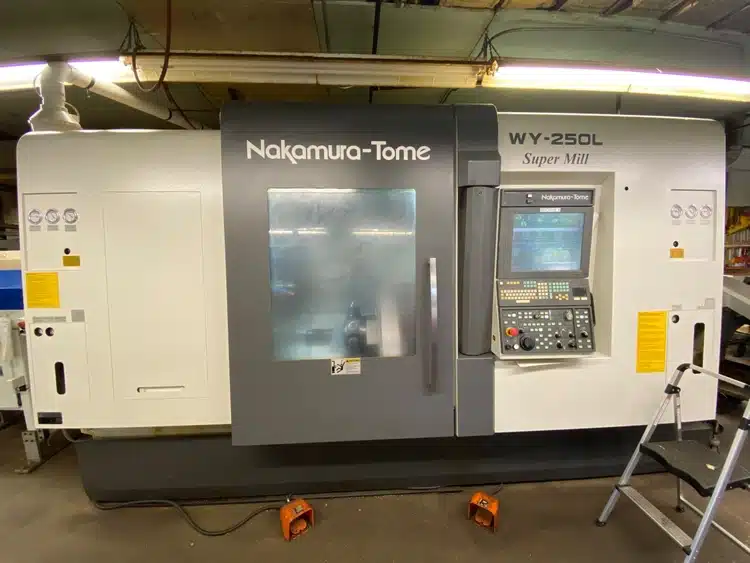

NAKAMURA-TOME WY-250L Super Mill
SPECIFICATIONS:
TURNING DIAMETER 8.8″
TURNING LENGTH 35.8″
DISTANCE BETWEEN SPINDLES 47.2″
SPINDLE NOSE 1 A2-6
SPINDLE NOSE 2 A2-5
SPINDLE BORE DIAMETER 1 3.15″
BAR CAPACITY 1 2.6″
SPINDLE SPEEDS 1 4,500 RPM
SPINDLE HORSEPOWER 1 25 hp
SPINDLE BORE DIAMETER 2 2.48″
BAR CAPACITY 2 2.04″
SPINDLE SPEEDS 2 5,000 RPM
SPINDLE HORSEPOWER 2 20 hp
X1 – AXIS TRAVEL 6.3″
X2 – AXIS TRAVEL 6.3″
Z1 – AXIS TRAVEL 35.8″
Z2 – AXIS TRAVEL 35.8″
Y1 – AXIS TRAVEL 2.75″
Y2 – AXIS TRAVEL -1.96″
C – AXIS INDEXING 1 0.001
C – AXIS INDEXING 2 0.001
W – AXIS TRAVEL SUB SPINDLE 37.2″
RAPID TRAVERSE RATE – X1 708 ipm
RAPID TRAVERSE RATE – X2 708 ipm
RAPID TRAVERSE RATE – Z1 1574 ipm
RAPID TRAVERSE RATE – Z2 1574 ipm
RAPID TRAVERSE RATE – Y1 393 ipm
RAPID TRAVERSE RATE – Y2 393 in/min.
TURRET TOOL POSITIONS 1 24 station
TURRET ROTARY TOOL SPEEDS 1 6,000 RPM
TURRET ROTARY TOOL HORSE POWER 1 10 hp
TURRET TOOL POSITIONS 2 24
TURRET ROTARY TOOL SPEEDS 2 6,000 RPM
TURRET ROTARY TOOL HORSE POWER 2 10 hp
MACHINE WEIGHT 28,661 lb
CONTROL CNC (FFANUC 31I-B 2-PATH CNC COLOR CONTROL)
DIMENSIONS 211″ x 132″ x 95″
EQUIPPED WITH:
FANUC 31I B5 CNC COLOR CONTROL
IEMCA BARFEED
AI CONTOUR CONTROL
CHIP CONVEYOR
TOOL PRESETTER
MANUAL GUIDE I MULTI PATH
PITCH ERROR COMP
GRAPHIC FUNCTION
REGISTERED PROGRAMS EXPAN. 1
Y AXIS OFFSET
TOOL GEOMETRY/WEAR OFFSET
TOOL OFFSET 200 PAIRS
ARBITRARY ANGULAR AXIS CONTR
CAMFERING / CORNER B
CUSTOM MACRO B
DIRECT DRAWING DIMENSION
CONSTANT SURFACE SPEED CONTROL
THREAD CUTTING RETRACT
EMBEDDED ETHERNET
SPINDLE POLYGON FUNCTION
UNEXPECTED DISTRUBANCE DETECTION FUNCTION
BALANCE CUTTING
VARIABLE LEAD THRED CUTTING
